关于动态聚焦系统

菲镭泰克致力于3D动态聚焦技术已有10多年的历史。我们希望将这项技术应用于工业,支持工业应用升级。

关于菲镭泰克 3D动态聚焦系统

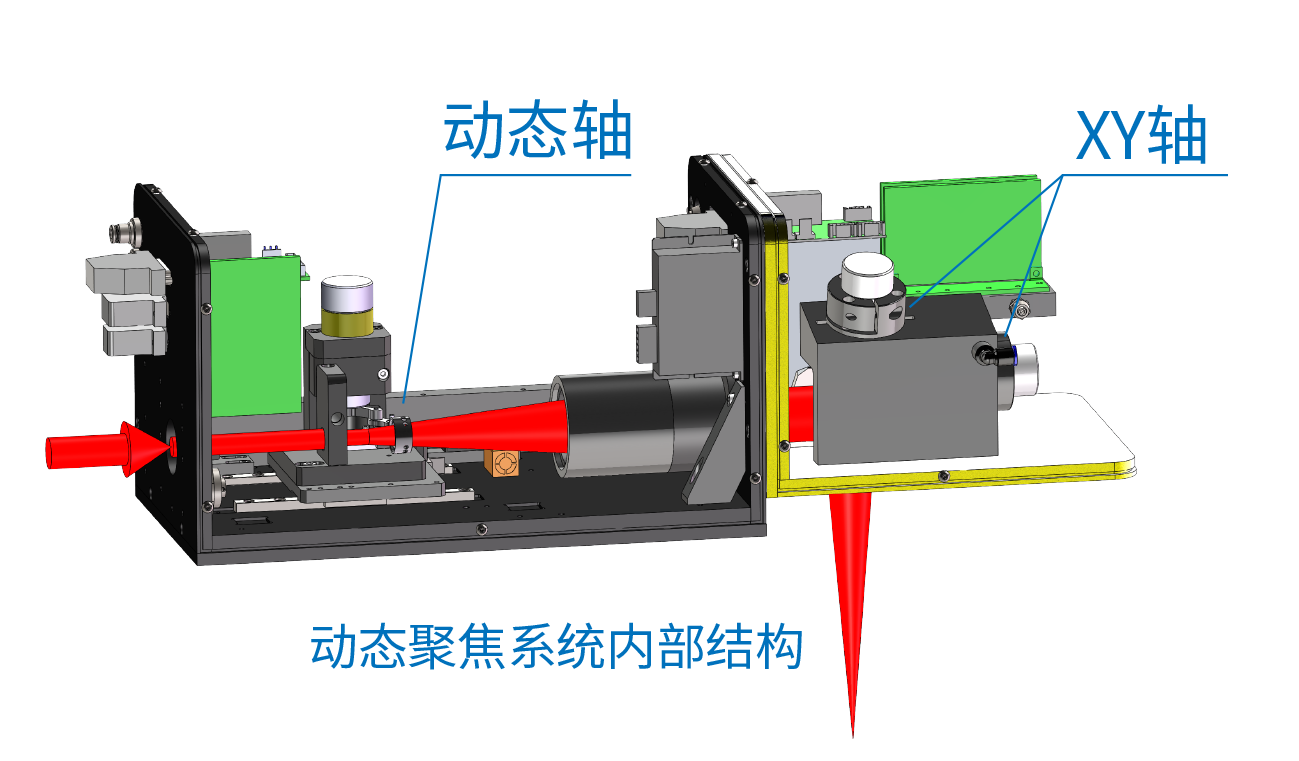

        将第三个轴Z轴添加到标准X Y轴组成了3D动态聚焦系统。



        其原理是利用动态聚焦系统控制,突破传统打标的维度和幅面限制,可以在大幅面、
3D曲面、台阶、锥面、斜面等物件进行无失真标刻。



        在工作过程中,Z向动态轴与XY轴振镜协同控制,在不同的扫描位置调整焦距,实时
调整光斑,可确保整个加工过程中焦点光斑软件可控,相比传统振镜可以获得更高的精度。
同时,焦点补偿在微秒间完成,效率高。



        在评估其标刻效果时,还与Z向动态轴前后运动调焦的:重复性、分辨率、线性度、
温度漂移有关。



        菲镭泰克振镜通过高精度位置传感器校准平台测试,Z向动态轴的线性度、温漂、分辨率
等指标均通过测试可看得见。



       通过测试后菲镭泰克再与实际应用结合,选择内部连载式开放设计,让激光器输入光
斑产生的热聚集对Z向影响非常小,保持在24小时以上高稳定性,不容易卡死。

2.5D和3D动态聚焦系统的区别

2.5D后聚焦动态系统

是后聚焦装置。它与F-theta场镜配合使用。

工作原理:
        2.5D后聚焦动态系统的Z向动态轴负责调节加工平面上的中心圆点焦距,随着加工深度的变化,Z向轴做跟随深度微调,整个工作幅面的焦距由场镜调节。
适用工艺:
        2.5D后聚焦动态系统的通光孔径一般不会超过20mm,加工幅面也是以小幅面为主,特别适用于深雕与小幅面微孔加工等精密微加工领域。

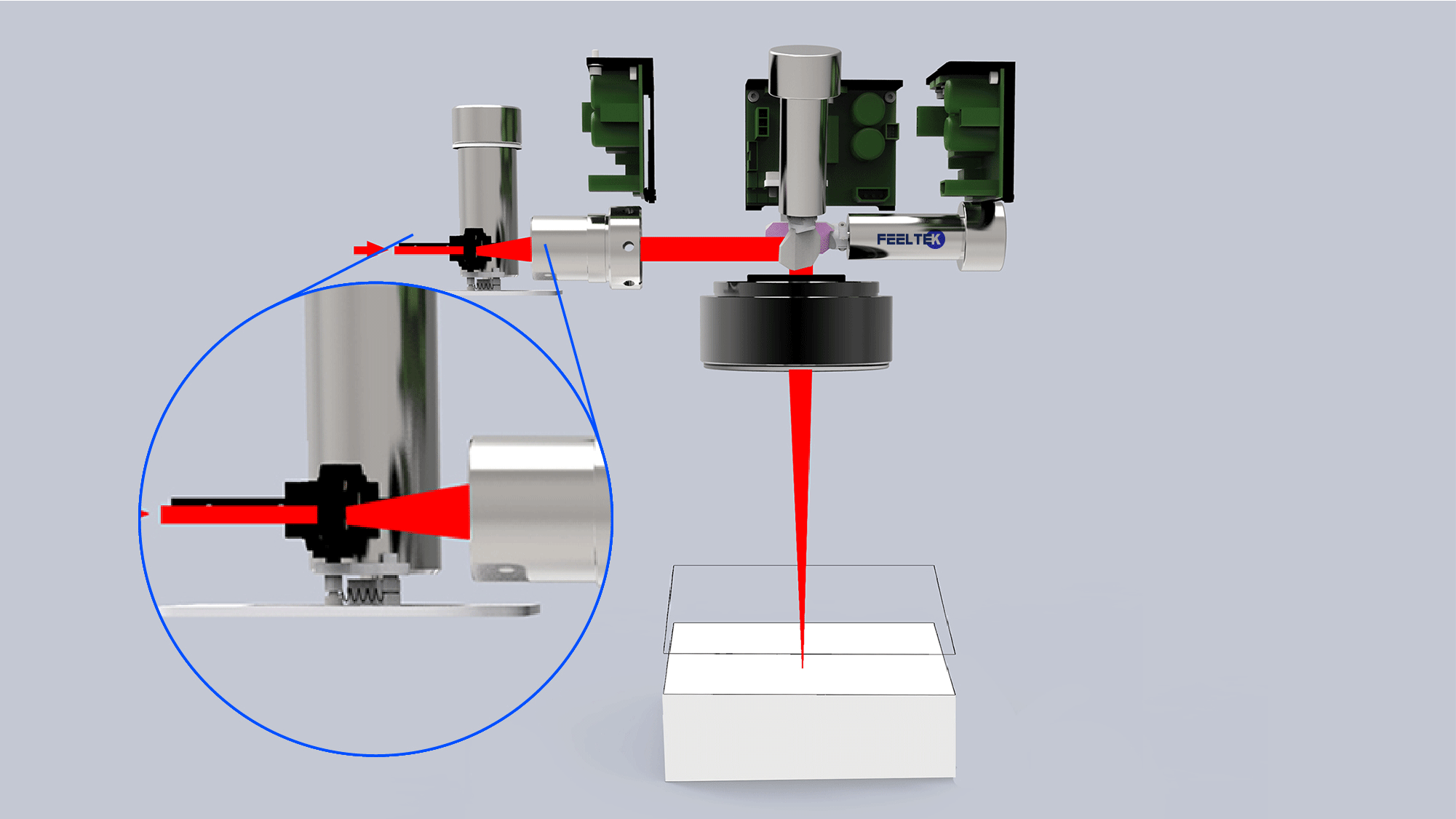

2.5D工作图

3D前聚焦动态系统

是前聚焦装置。

工作原理:
       通过软件控制Z向动态轴与XY轴的联合协同,随着扫描位置的不同,Z向动态轴前后移动聚焦补偿,保障光斑在整个工作范围内的均匀性与往返加工的一致性。
适用工艺:
       3D前聚焦系统加工平面与曲面时,Z向轴可以灵活的前后移动聚焦补偿,不受场镜限制,因此可以有更大的通光孔径与幅面选择,在曲面、超大幅面的加工应用中尤为适合。
       目前菲镭泰克量产的3D动态聚焦系统可以做到70mm通光孔径,2.4米幅面*无限长的加工范围。

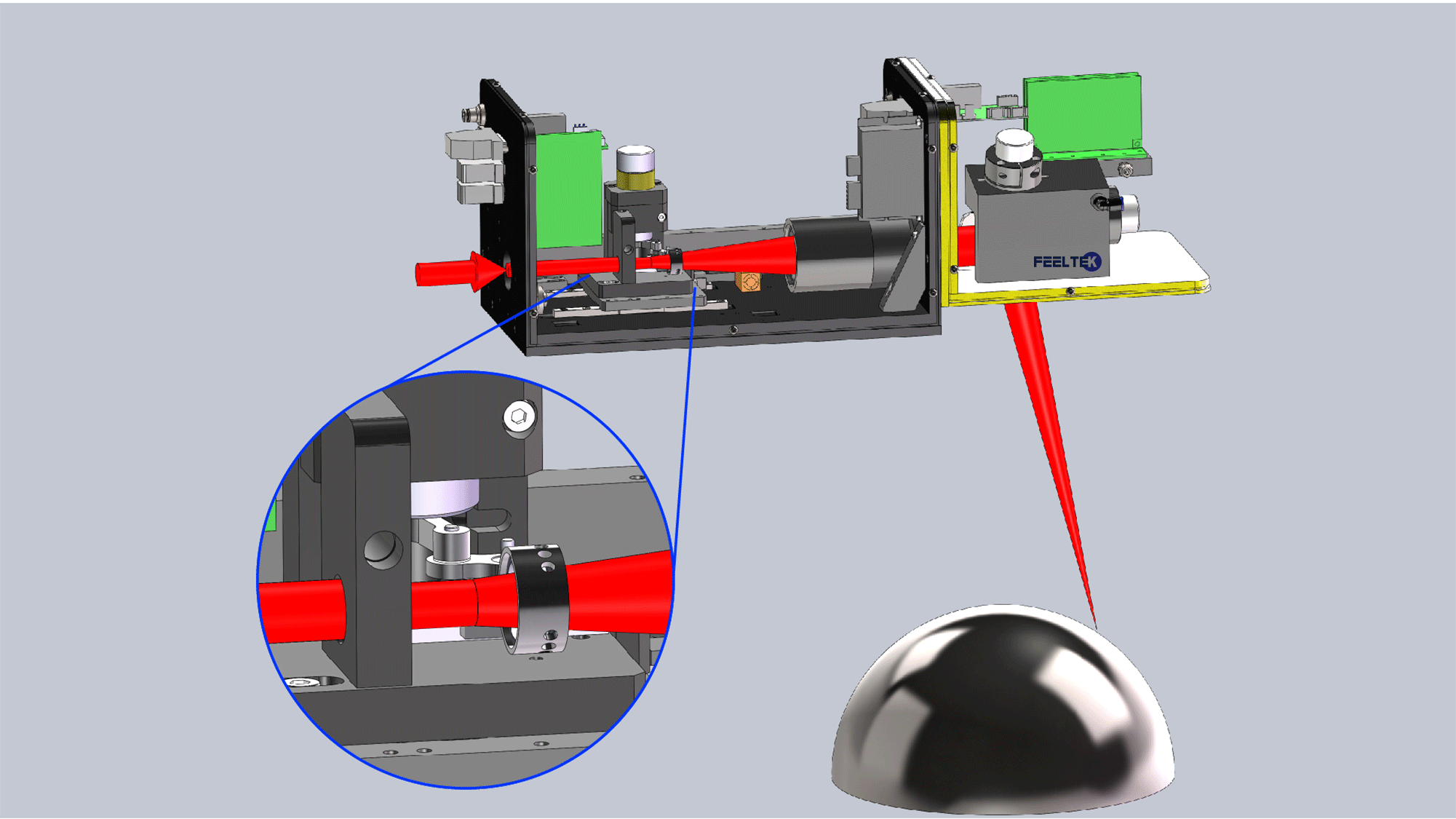

3D工作图
